HOLUX 「Wireless GPS Logger m-241」のログファイルをルートラボに表示する方法

HOLUX 「Wireless GPS Logger m-241」を購入した際、付属していたCD-ROMのユーティリティではうまく動作しなかったために、設定手順をまとめてみました。(うまく行かなかったのはWindows XP SP3ですが、他の環境では問題ないのかもしれません。。。)


１．ドライバーのダウンロード
　HOLUXサイトの以下のページから「USB Cable Driver(98_2K_XP)」をダウンロードする。
※Windows XPの環境では付属のCD-ROMのドライバーはうまく動作しなかった

HOLUXダウンロードページ


２．ドライバーのインストール
　ダウンロードファイル(6650033.zip)を解凍し、「6650033」フォルダにある「CP210x_VCP_Win2K_XP_S2K3 4.40.exe」を実行する。

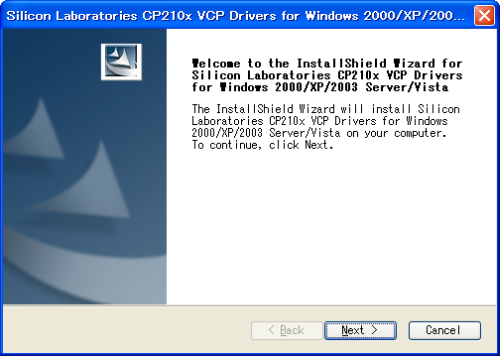

「Next」ボタン押下


　

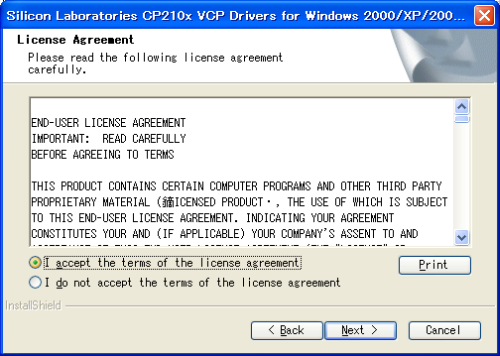

「I accept．．．」を選択し、「Next」ボタン押下

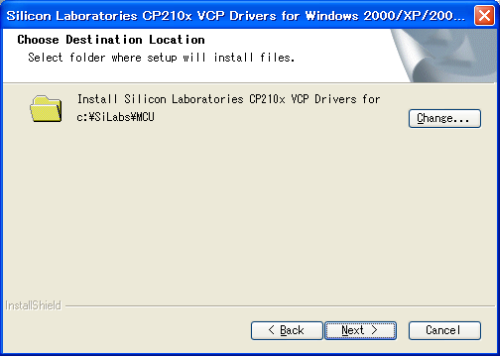

「Next」ボタン押下

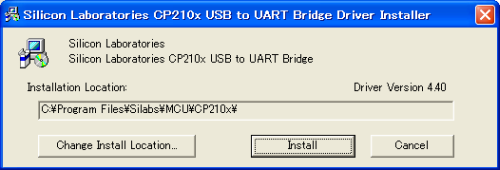

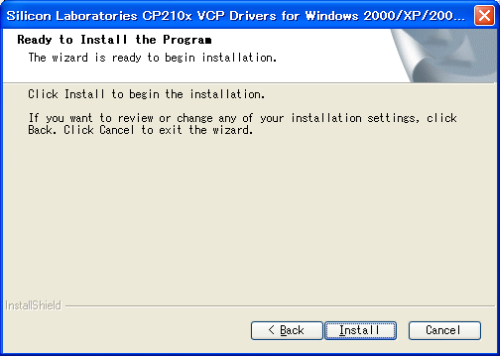

「Install」ボタン押下




「Install」ボタン押下



PCを再起動し、m-241本体とPCをUSB接続する。
接続後、ドライバーがプラグ＆プレイで自動的にインストールされる。

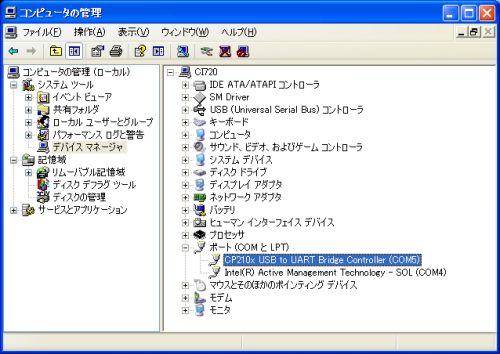

ドライバー「CP210x USB to UART Bridge Controller」がインストールされる


３．ユーティリティ「Holux LoggerUtility」のダウンロード
　HOLUXサイトの以下のページから「M-241 Firmware V1.13 update package」をダウンロードする。
※付属CD-ROMのユーティリティ「ezTour」はGPXで出力できない。

HOLUXダウンロードページ

４．ログファイルをアップロード
　ダウンロードファイル(7232523.zip)を解凍し、「HoluxLoggerUtility v1.1.0.48」フォルダにある「HoluxLoggerUtility.exe」を実行する。

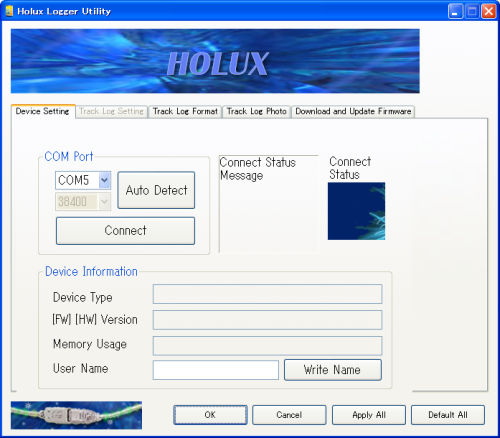

m-241とPCをUSB接続した状態で、「Connect」ボタン押下

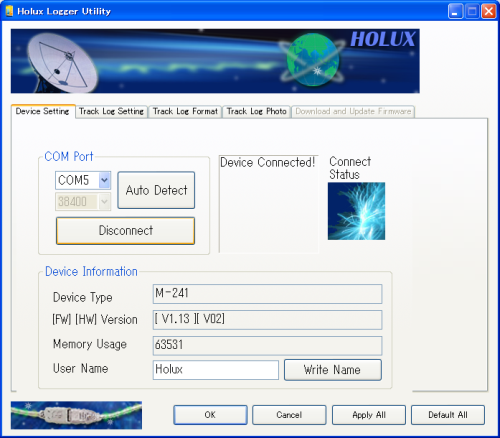

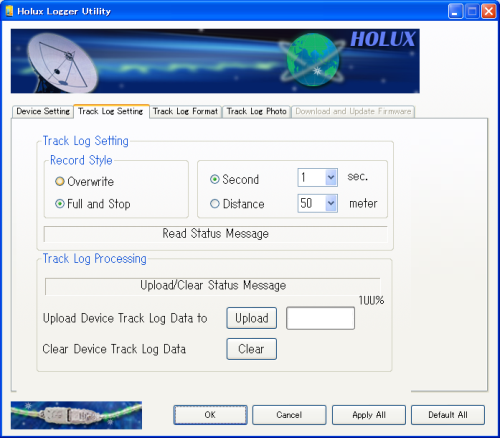

接続状態になる




「Track Log Setting」タブを選択し、「Upload」ボタンを押下する

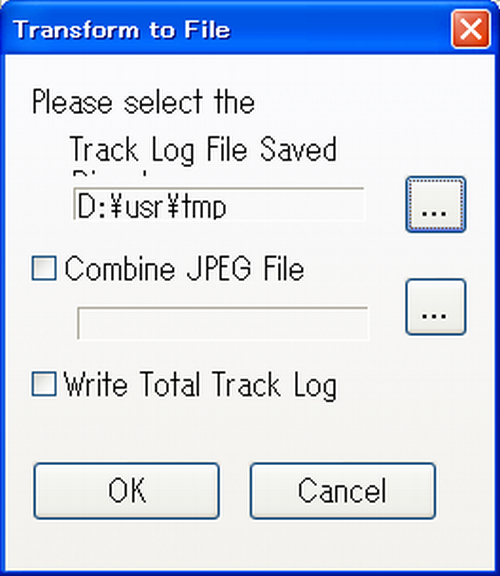

アップロード先を指定するダイアログが表示されるので、フォルダを指定し、「OK」ボタンを押下する

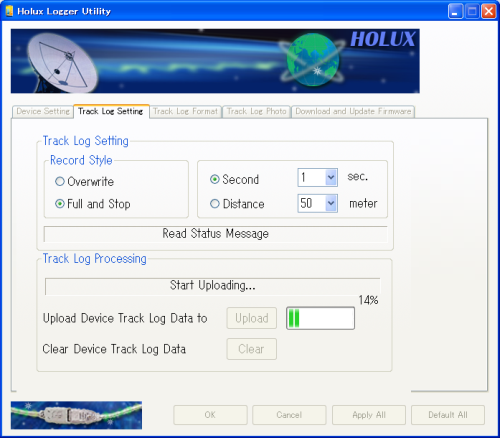

アップロードが開始される

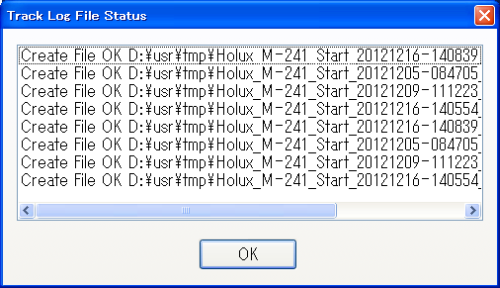

アップロード完了後、m-242からアップロードしたファイル一覧が表示される


kmlファイルとtrlファイルがアップロードされる。

≪例≫
　Holux_M-241_Start_20121209-111223_Finish_20121209-124634.kml
　Holux_M-241_Start_20121209-111223_Finish_20121209-124634.trl


５．「NMEA2KMZ」のダウンロード
　以下のページから「NMEA to KMZ」の最新版（現時点では Ver 2.20）をダウンロードする。
　※４で取得したKMLファイルはルートラボでは描けなかったので、このツールを使用しGPXに変換する。
「NMEA to KMZ」のダウンロードページ



６．TRLファイルからGPXファイルへ変換
　ダウンロードファイル(NMEA2KMZ220.zip)を解凍し、「NMEA2KMZ220」フォルダにある「NMEA2KMZ.exe」を実行する。

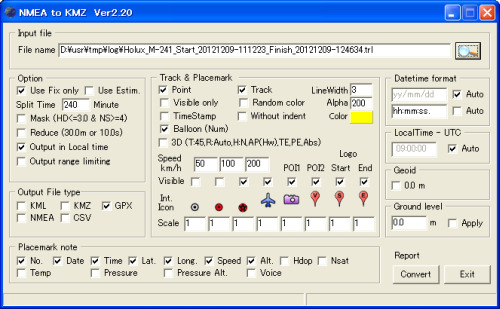

５．で取得したtrlファイルを「Input file」に指定し、
「Output File type」に「GPX」を指定し、「Convert」ボタンを押下する


変換完了後、GPXファイルが「Input file」と同じフォルダに出力される

≪例≫
　変換前ファイル名：
「Holux_M-241_Start_20121209-111223_Finish_20121209-124634.trl」
　変換後ファイル名：
「2012-12-09_11-12-23.gpx」


７．ルートラボで描画
　６．で取得したGPXファイルを取り込む。

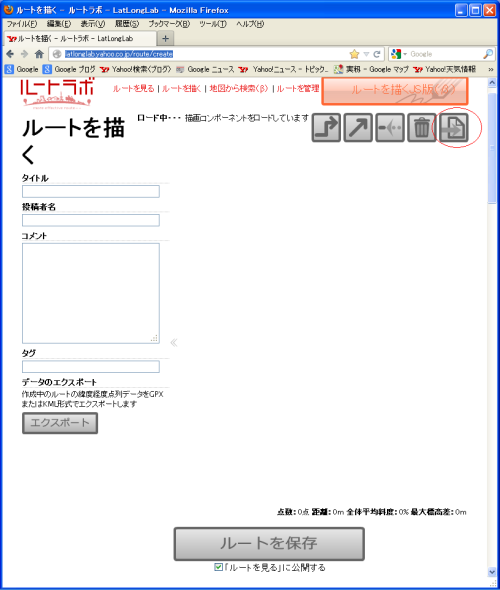

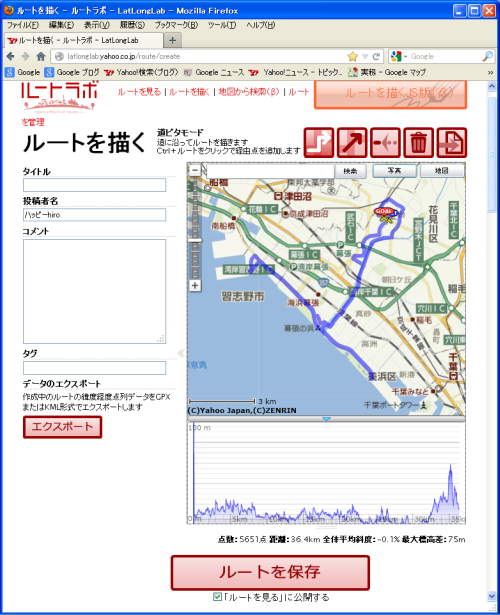

以下のルートラボのサイトを開き、下図○印をクリックし、６で取得したGPXファイルを指定する。
ルートラボのサイト

　下図○印をクリックし、６で取得したGPXファイルを指定する




ファイル取り込み後、ログがマッピングされる



※プロットする点数が8,000点以上ある場合は、ルートラボでは取り込めないので、間引きしてから取り込む。（間引き方法は以下のページ参照）

GPXデータをを間引きする方法
